Что можно сделать из старого планшета?!

Как-то попалось мне на глаза приложение под Android, где из телефона или планшета можно сделать часы. Как раз у меня накопилось некоторое количество планшетов c разбитыми сенсорами, ремонтировать их нерентабельно, но хотелось сделать из них что-то полезное для дома. Такие часы с трещенами на весь экран будет как-то не очень эстетично смотрется, поэтому начал думать как предать им более презентабельный вид.

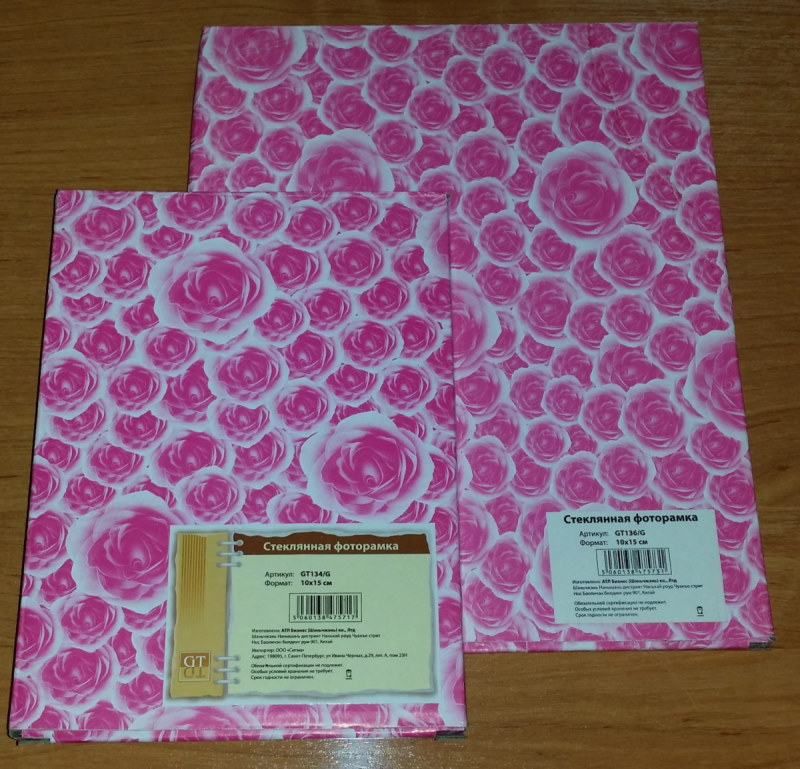

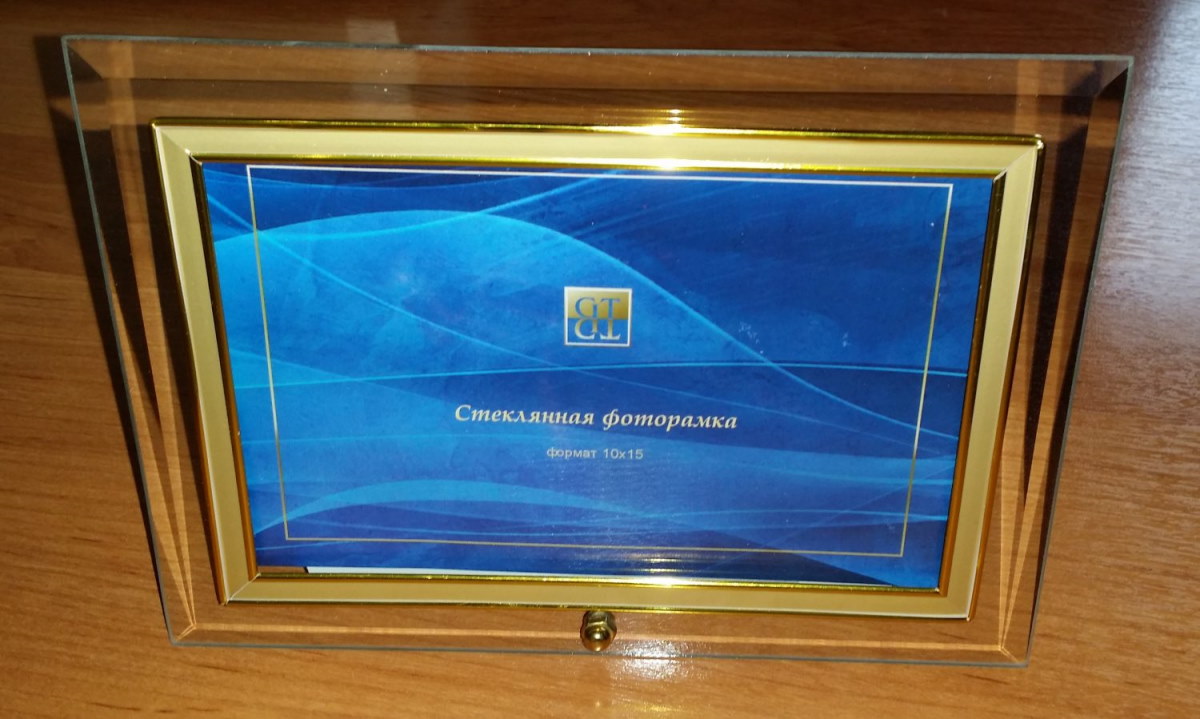

Вот такие фоторамки я нашел в магазине, они бывают горизонтальные и вертикальные исполнения и разных размеров. Рамка 10см х 15см почти идеально подходит для 7 дюймовых планшетов, а 20см х 15см для 10 дюймовых. Тем более сенсор у планшета все равно не работает, его можно будет удалить и вклеить планшет в стеклянную фоторамку.

Первым делом удаляем пластиковый декор от стекла, который приклеен на двухсторонний скотч. Желательно предварительно нагреть рамку феном и аккуратно, стараясь чтобы скотч не оставался на стекле, удалить её. Без нагрева двухсторонний скотч рвется и клеящая основа остается на стекле, а отчистить ее еще то "удовольствие". Когда все удалено приступаем к следующему этапу.

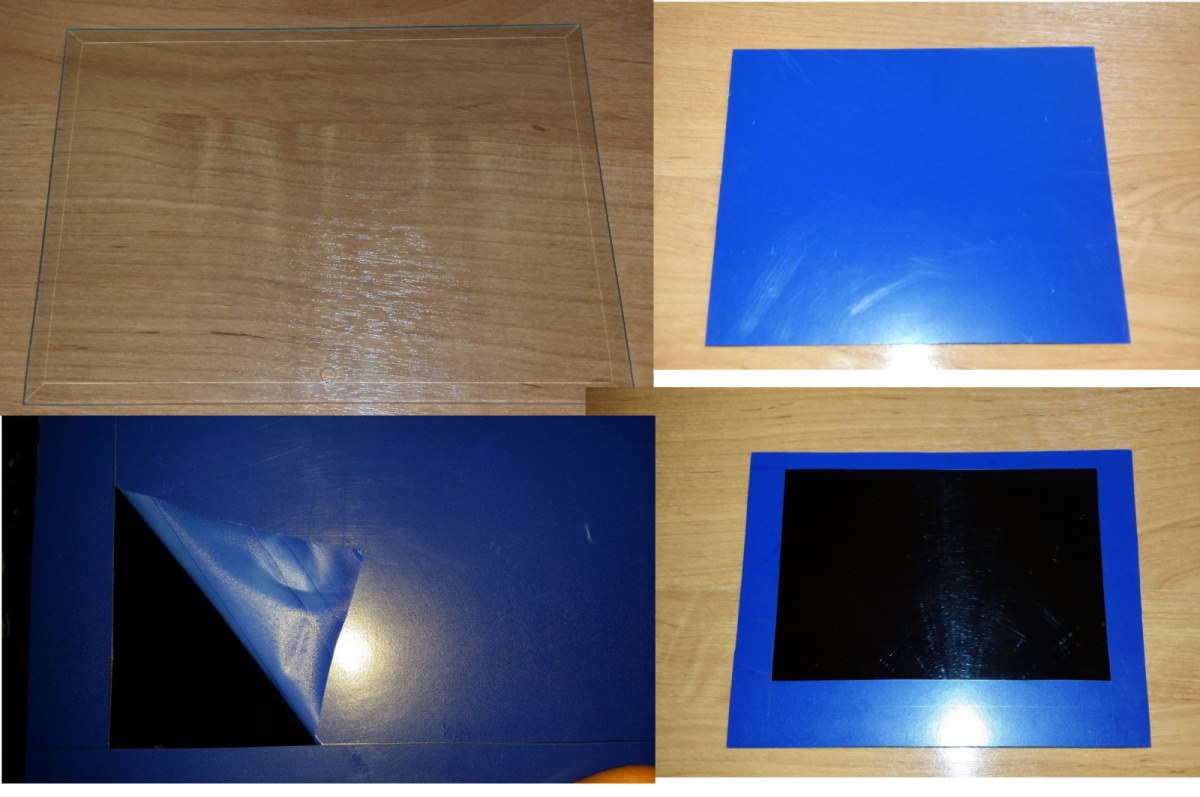

Чтобы сделать часы более стильными и симпатичными, будем тонировать их. Для этого нам понадобится не сильно темная тонировочная пленка для авто, распылитель с водой и каплей моющего средства. На поверхность стекла распыляем воду и наклеиваем тонировку, предварительно вырезаную чуть больше размера фоторамки, разглаживаем шпателем удаляя из под пленки всю жидкость. Обрезаем лезвием остатки пленки по краям и оставляем так на сутки.

После нужно будет наклеить темного цвета ПВХ пленку (в моем случае синего), поверх нашей тонировочной пленки и прорезать окно под экран планшета, чтобы рамка вокруг дисплея была полностью не прозрачна. Также аккуратно прорезаем в пленках круглое отверстие под ножку фоторамки.

Далее нужно соединить нашу фоторамку и планшет, для этого хорошо подходит черный автомобильный герметик. Советую посадить на герметик металлическую ножку которая прикручивается к стеклянной рамке, так она не будет откручиваться и царапать пленку вокруг. Оставляем хотя бы часа на 3-4 часа и ждем пока герметик затвердеет.

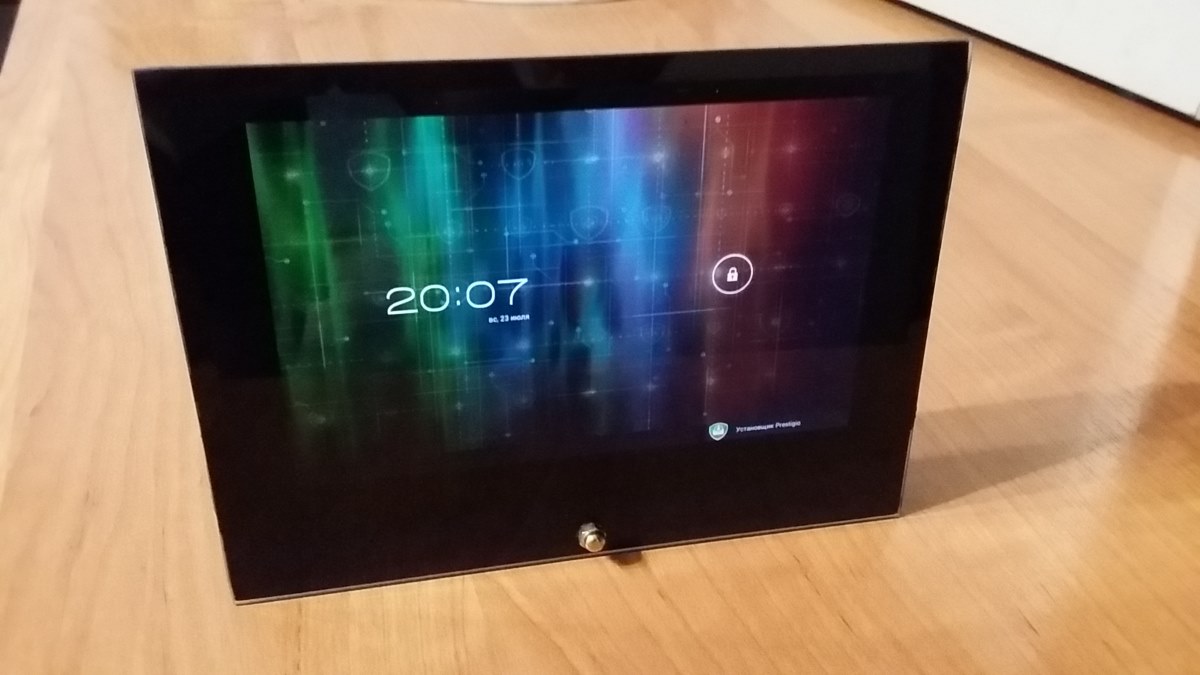

Вот такой результат должен получится.

Питание

Я решил удалить аккумулятор и питать планшет от сетевого блока питания на 12В 1-2А через понижающего dc/dc преобразователь. Конечно, можно оставить планшет постоянно на зарядке, но в таком режиме, особенно это касается планшетов дешевых китайских брендов, батарея все равно проработает недолго. Вот такие и такие dc/dc преобразователь можно найти на aliexpress, они регулируемые и хорошо зарекомендовали себя.

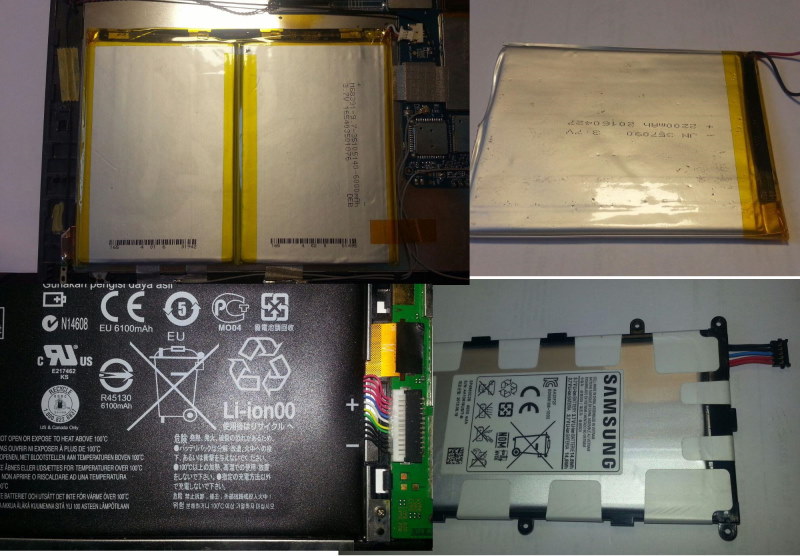

Перед тем как удалить аккумулятор от планшета нужно понять на напряжение он расчитан и количество проводов которыми он подключается к плате плашета. С напряжением все просто, берем тестер и мерием его на клемах батарее, обычно это красный и черный провод. Большинство современных планшетов питаются от одной Li-ion батареи напряжением (в зависимости от заряда и типа батареи) от 3.2-4.2 В. Заряжаются такие планшеты как правило от 5В блоков питания. Вторыми по популярность (особенно на заре первых планшетов) с питание от двух подключенных последовательно батарей с общим напряжение на 6.4 - 8.4В. Заряжаются такие планшеты зарядками на напряжение 9-12В.

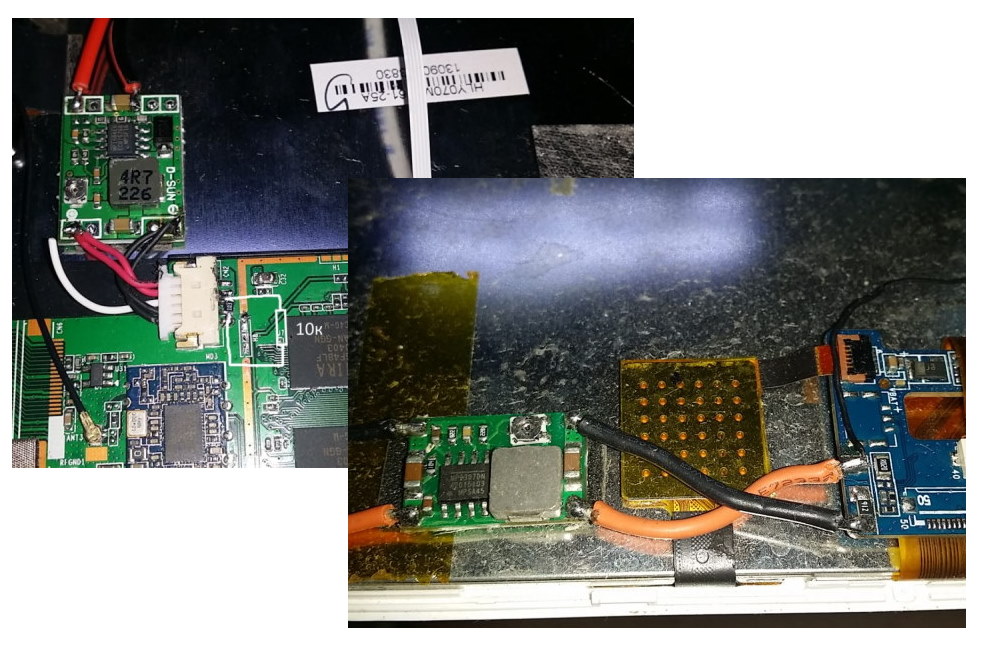

Что касается количества проводов, самый просто вариант, как правила это дешевые планшеты у которых батарея подключатся двумя проводами (плюс и минус), тут трудностей с подключением нет. Предварительно переменным резистором выставляем напряжение на выходе dc/dc преобразователя в пределах от 4В до 4.2В для планшетов с одной батареей или от 8В до 8.4В для двух батарей подключенных последовательно (что будет свидетельствовать примерно 80-100% заряженной батареи) и припаиваем выход нашего dc/dc преобразователь к плате планшета вместо батареи.

Самый распространенный вариант аккумуляторы с тремя проводами. Третий провод, как правило, подключен к терморезистору, который находиться на плате защиты аккумулятора. Проверить это можно замерив сопротивление между минусом и этим проводом. Обычно его сопротивление при температуре 20°C равно ~10кОм. Если просто припаять dc/dc к плюсу и минусы, то скорей всего планшет не запустится или будет некорректно работать. Чтобы исключить последствия таких проблем, между минусом и третьем контактом установить обычное сопротивление с номиналом 10кОм. Таким способом мы обманываем планшет и заставляем его считать, что батарея находится в нормальном температурном режиме.

Некоторых устройствах на среднем контакте АКБ измеряется не сопротивление, а потенциал (напряжение). На плате защиты уже установлен делитель напряжения, который также состоит из терморезистора и обычного сопротивления. Для того чтобы "обмануть" планшет, нужно добавить сопротивление относительно плюса, получив таким образом схожий по параметрам потенциал.

Автовключение

После того как наши часы работают от сети, желательно сделать чтобы они запускались сами. Конечно, можем оставить все как есть и запускать их ручную, но через пару таких "ручных" запусков невольно начинаешь задумываться об автовключении.

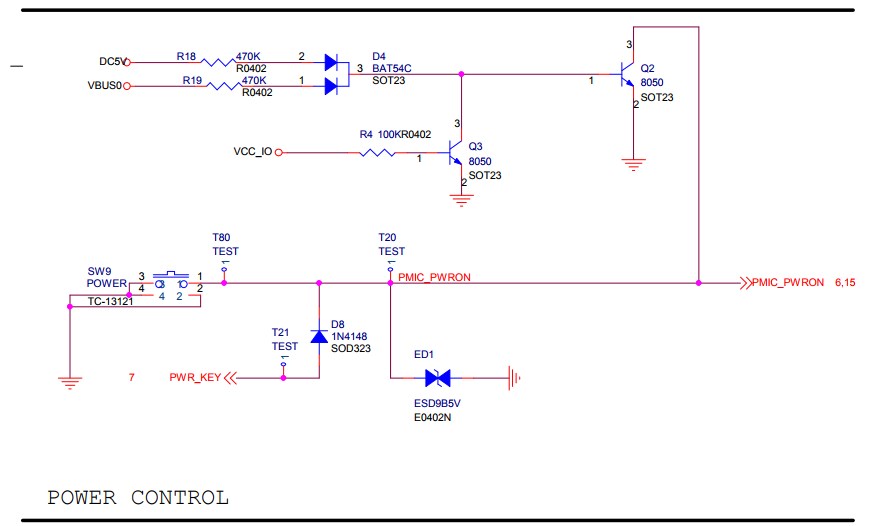

Чтобы понять принцип включения планшета лучше, возьмём для этого часть схемы от TEXET TM-9740. Кнопка включения SW9 подключается одним контактом на массу, а второй подключен на вход контролера питания (КП). При замыкании кнопки на порт контролера поступает сигнал (лог. 0) и КП запускает устройства, подавая все необходимые напряжения на процессор, память, датчики, сенсор, LCD и т.д. Чтобы устройство запустилось, кнопка должна быть нажата на какой-то промежуток времени, после чего должна быть отпущена. Если кнопка остается нажатой, то в большинстве случаев, произойдет перезагрузка устройства, поэтому оставить ее в зажатом состоянии мы не можем.

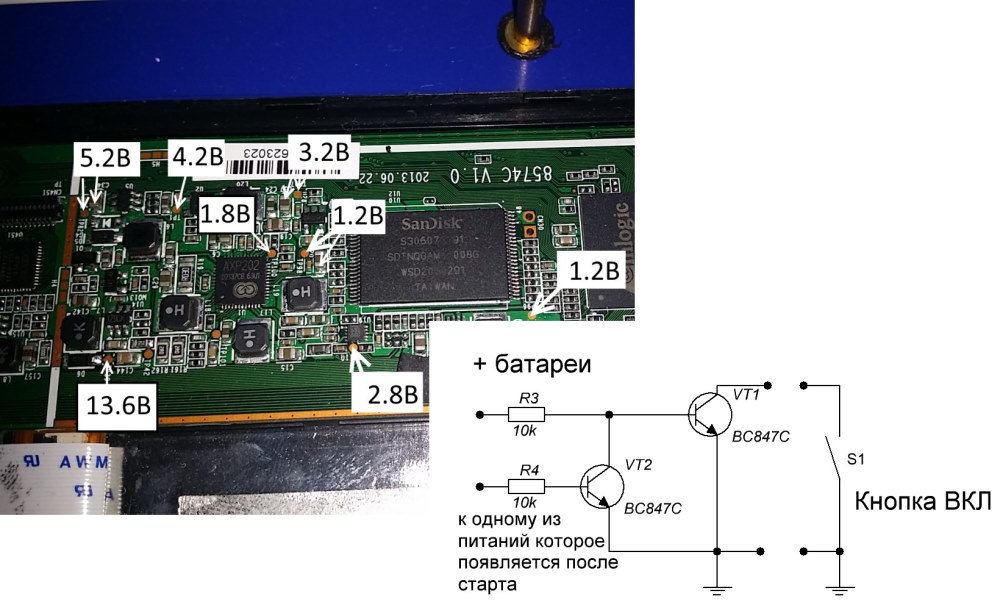

В верхней части реализована схема автостарта при подключении зарядного устройства, в данной модели реализовано два разъема для зарядки, micro USB (VBUS0) и разъем 2.5x0.7 мм (DC5V). При подключении какого либо из зарядных устройств, через резистор R18,R19 и сборку D4 состоящая из 2 диод, подается сигнал на открытия транзистора Q2, транзистор открывается и на линии PMIC_PWRON появлялся лог.0, КП подает все основные питающие напряжения, в том числе на линию VCC_IO тем самым через резистор R4 заставляет открыться транзистор Q3 и закрыть Q2. На линии PMIC_PWRON опять появляется лог.1 что свидетельствует об отжатой кнопки. Использую всего пару транзисторов, пару резистором и достаточный скил в электронике можно использовать этот принцип для автостарта на других устроствах, но основными трудностями возникнуть с поиском подходящего напряжения на плате, так как после старта должна быть задержка (обычно 2-5 сек) для запуска планшета.

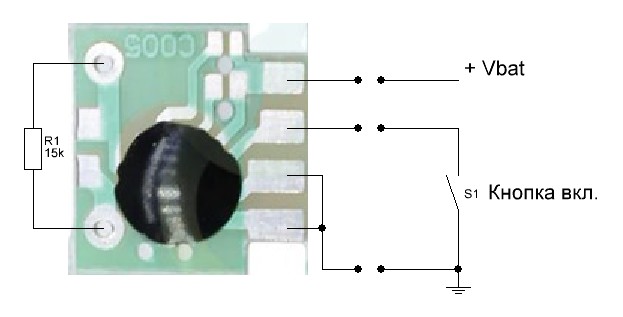

Самым простым решением этого вопроса будет использования таймер задержки. Можно собрать такую схему на 555 таймере, но мы не будем усложнять себе жизнь и воспользуемся готовым решение. Вот таки таймеры задержки можно найти на aliexpress по небольшой цене. Минимальные габариты позволяют без труда разместить его где-то рядом с кнопкой, а время задержки задается всего одним сопротивлением от 2сек до 7000сек, что более чем достаточно для наших целей. Таким оброзом с минимальными действиями мы решаем задачу автовключение планшета.

Софт

Теперь можно занятся установкой и настройкой планшета, но что делась если не работает сенсор, для этого воспользуемся OTG кабелем. Подключаем через такой переходник мышку и можем полноценно управлять планшетом.

В Google Play можно найти разного рода приложения часов, но я использую Tablet Clock. Приложение можно установить с Google Play, но разработчик не спешит исправлять проблемы с получением погоды, т.к openweathermap.org поменял условия доступу к данным и начал предоставлять только после регистрации и получения API ключа. Но на форуме 4pda можно найти исправленную версию.

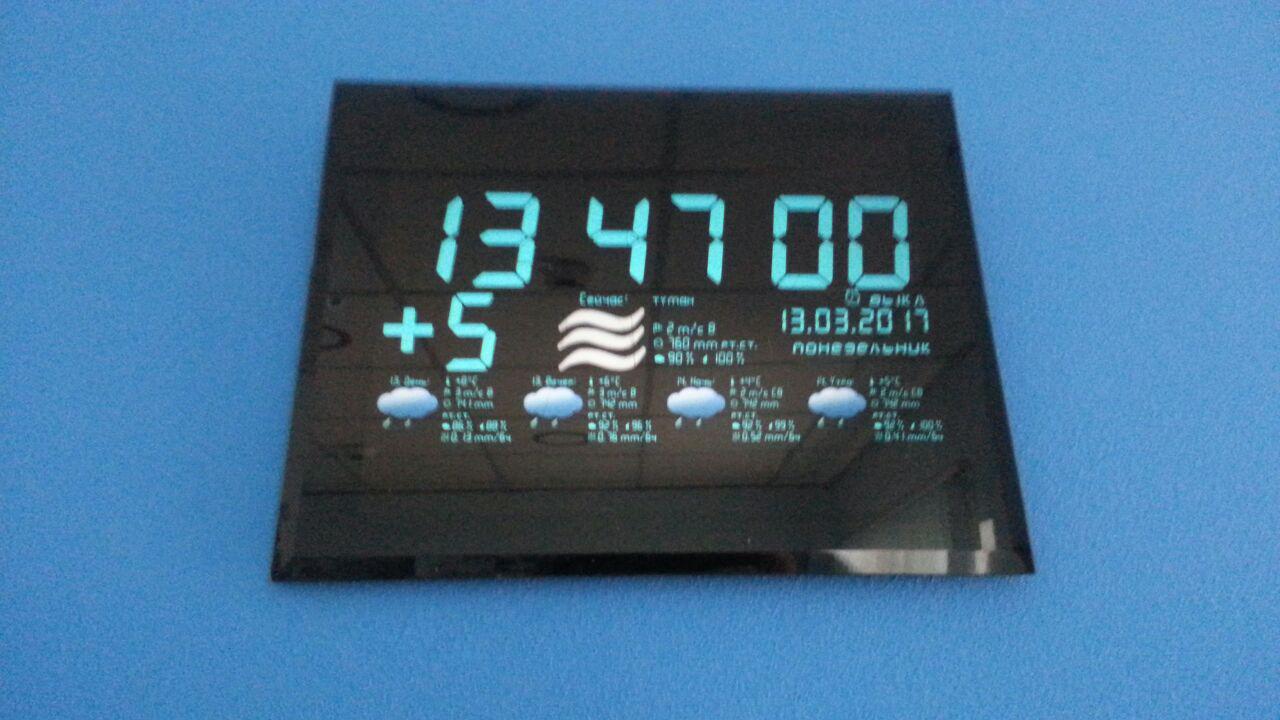

В конце мы получим вот такие симпатичные часы. Тут конечно можно и остановиться, но у меня появилась идея использовать их в качестве информера для умного дома. Выводить полезную информацию или проговаривать через синтез речи погоду, температуру и другую информацию о событиях.
