Устройство отключения от ЗУ
Так как на ночь оставлять на зарядке гаджет не безопасно, а порой нету времени, чтобы зарядить его днем, пришла идея сделать устройство автоматического отключения от зарядки. Как раз остались корпуса вот от таких USB вольтметр и амперметр от предыдущего проекта.

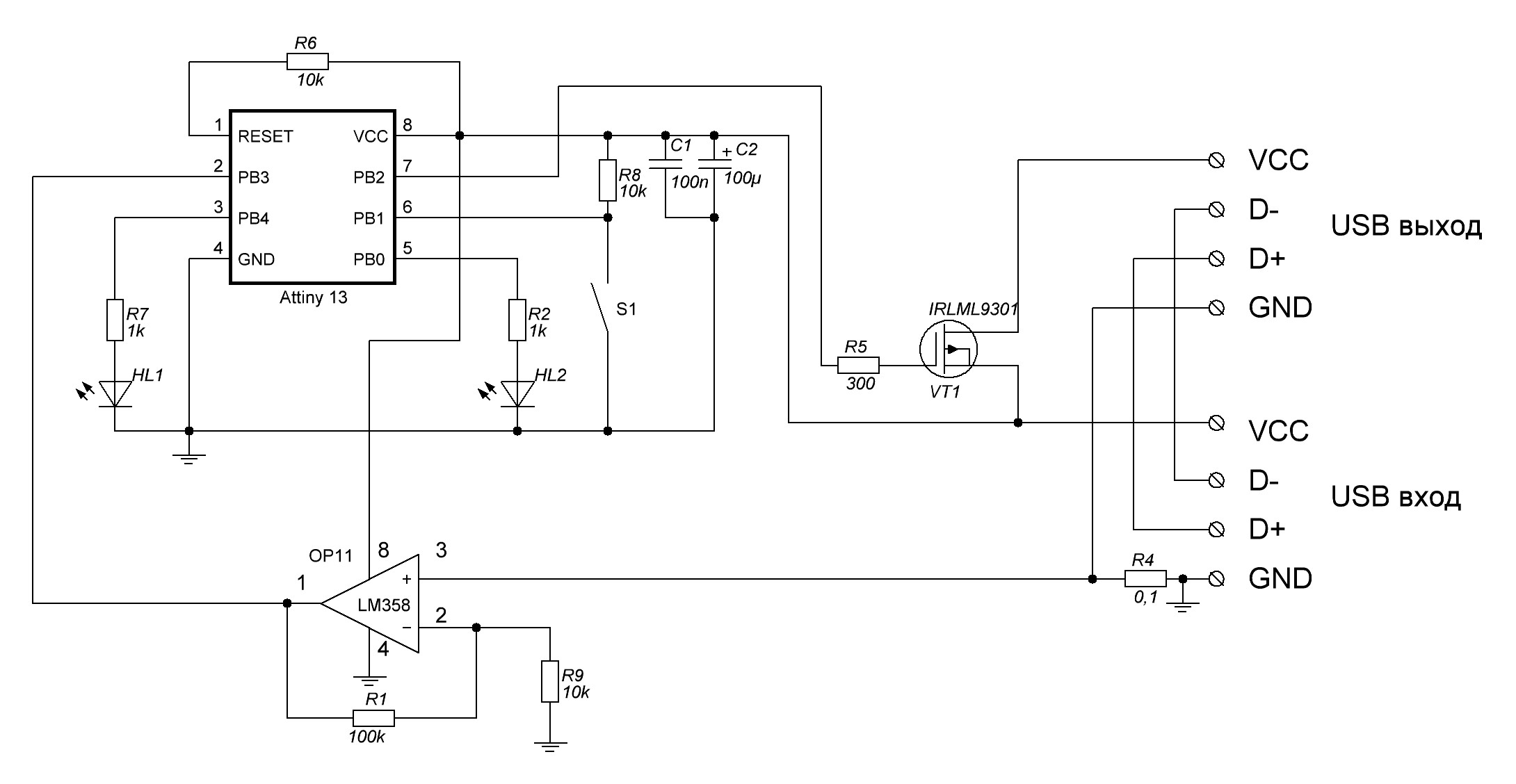

Схема состоит из операционного усилителя (OP11) на LM358 в качестве измерения тока, микроконтроллера ATtiny13, полевого P- канального транзистора (VT1) в качестве ключа, двух светодиодов и одной кнопки. Подключается устройство в разрыв между зарядкой и USB кабелем. При подключении к зарядке, устройства сразу начинает работать, светодиод HL2 начинает мигать с частотой в 1 Грц (раз в секунд), ключ (VT1) открыт и все напряжение подается на USB выход. В процессе работы происходит замер тока, с резистора R4 снимается падение напряжения и поступает на неинвертирующий вход операционного усилитель (LM358), усиливается и поступает на вход АЦП МК. В случае уменьшения тока до порогового значения, ( меньше 100мА) через ~15 сек, транзистор VT1 закрывается и происходит отключение нагрузки, светодиод HL2 перестает мигать, а HL1 загорается, что свидетельствует об окончании зарядки. Для повторного запуска устройства достаточно один раз нажать на кнопку S1, что бы устройство вернулось в исходный режим.

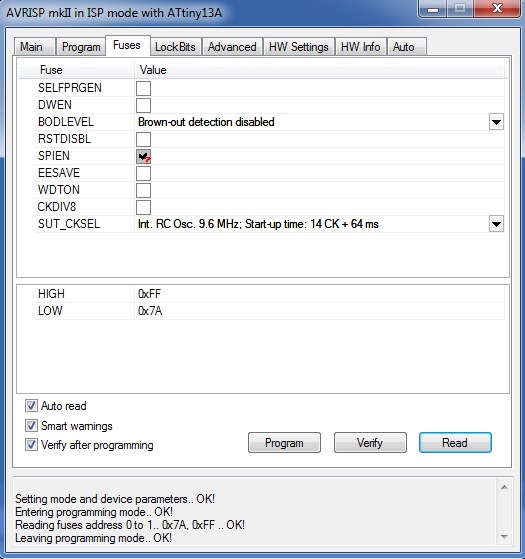

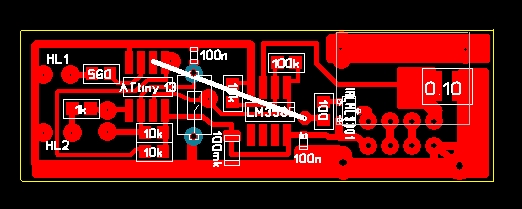

Фьюзы

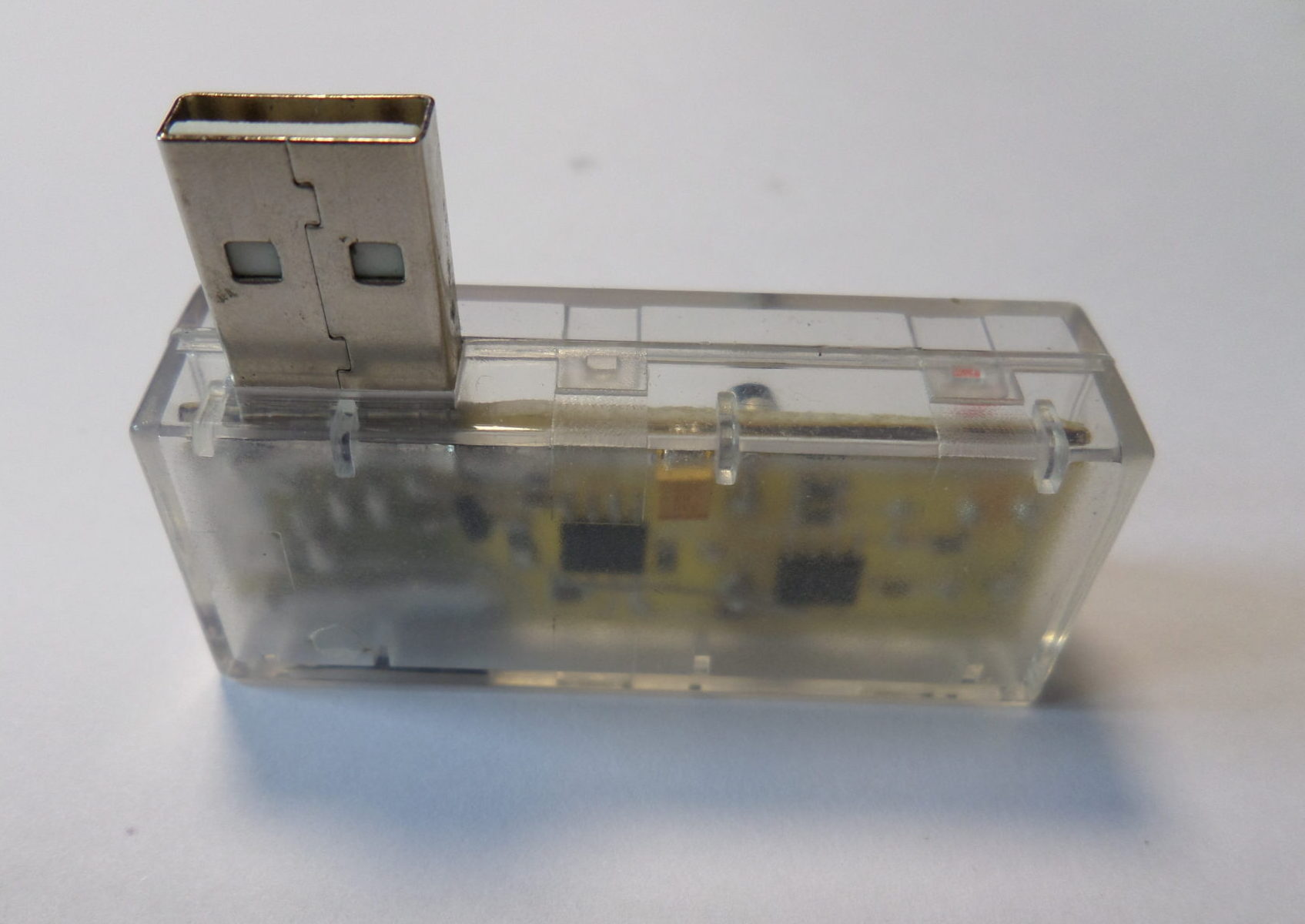

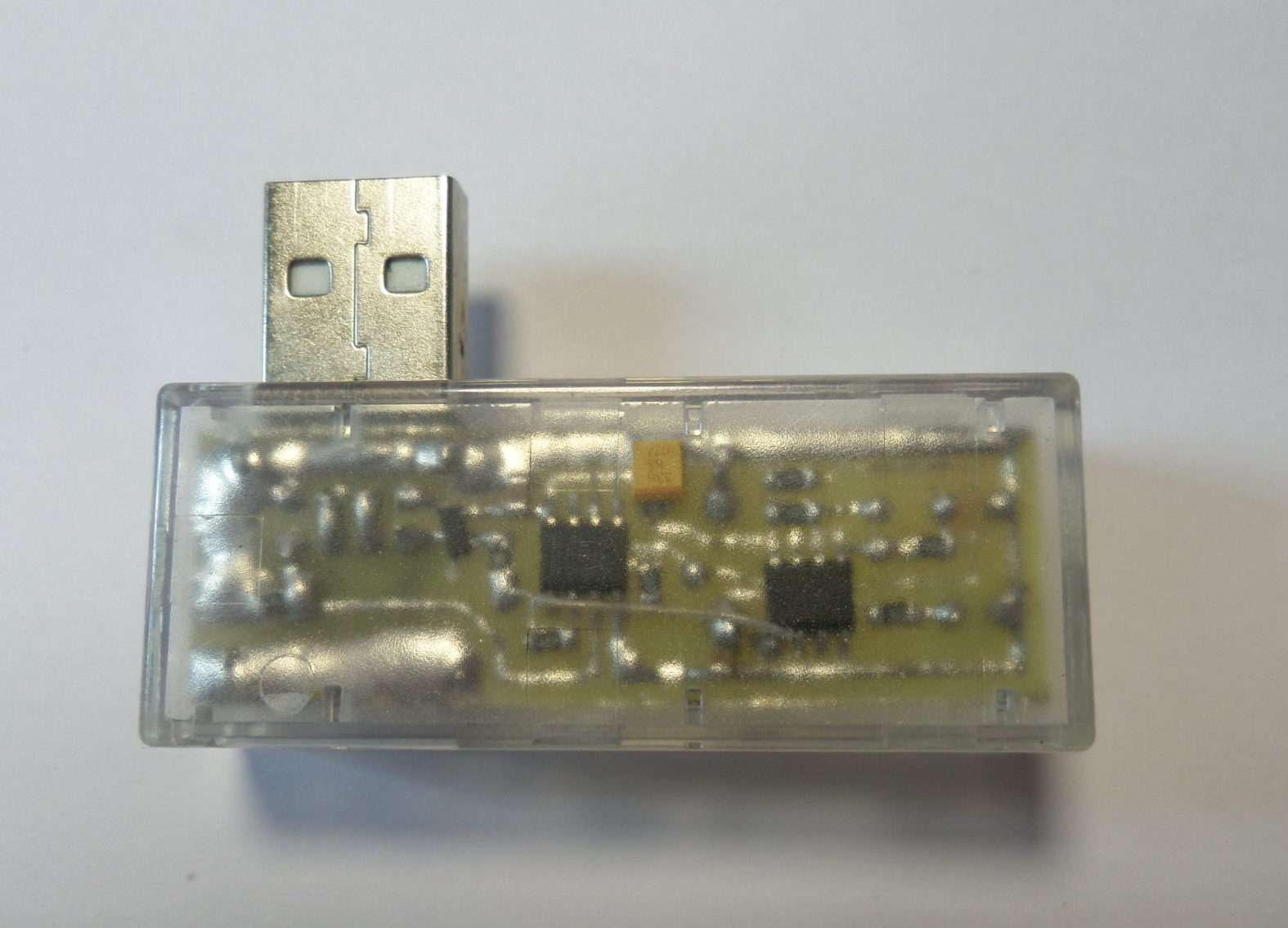

В заключении несколько фоток готового устройства.
